| Product Detail |
| NO.: |
VHO-08,12,15,20,25 |
Class: |
Variable Displacement Vane Pump |
|
 |
| |
◆Variable Displacement Vane Pumps focuses on the required oil quantity of hydraulic circuits. Therefore, the design is to improve the circuit efficiency, lower the noise and oil temperature to make the work effect and achieve the purpose of saving the power.
Available for a grinding machine, an automatic lathe, a main processor, a shoes-making machine and the machines for other purposes or monostable machine.
◆型式號碼表示法 / MODEL NUMBER DESIGNATON
VHO──F──20──A2 - -T9
① ② ③ ④ ⑤
① 系列號碼Serial Nunber
② 裝配型式Assemble model F:法蘭型 Frange Type L:腳座型 Foot Type
③ 吐出量Delivery capacity
④ 壓力調整範圍Range of Adjusting A1:8-35 kg/cm² A2:35-70 kg/cm²
⑤ 設計號Desing Number T :花軸 Spline Shaft
◆性能表 / SPECIFICATION
|
型式
號碼
MODEL |
最高壓力
MAX
PRESSURE
kg/cm2 |
吐出量
OUTPUT FLOW
AT 3.5kg/ kg/cm2
1800 r.p.m.
l/min |
配管尺寸
PORTS SIZE |
回轉速度
SPEED (r.p.m) |
重量
WEIIGHT(kg) |
|
出口
OUT |
入口
IN |
回油
DR. |
最低
MIN |
最高
MAX |
腳座型
FOOT
TYPE |
法蘭型
FLANGE
TYPE |
|
VHO-08 |
70 |
08 |
3/8” |
1/2” |
1/4” |
900 |
1800 |
6 |
5 |
|
VHO-12 |
70 |
12 |
|
VHO-15 |
70 |
15 |
|
VHO-20 |
70 |
20 |
| VHO-25 |
70 |
25 |

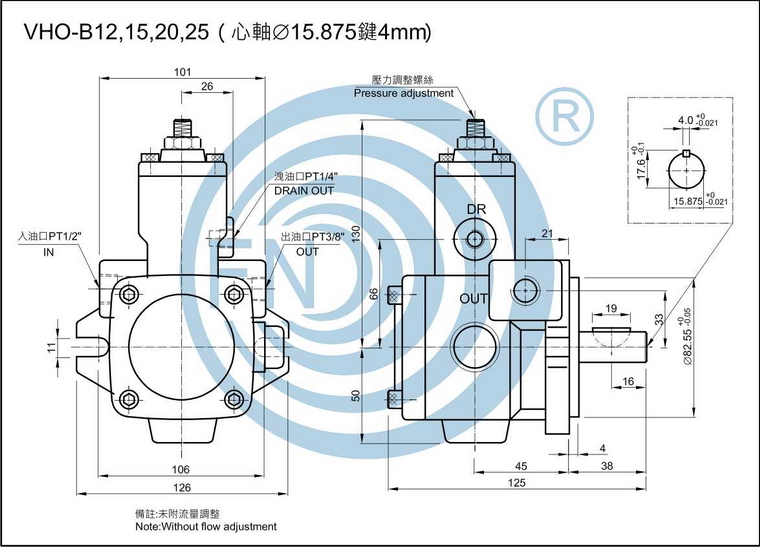

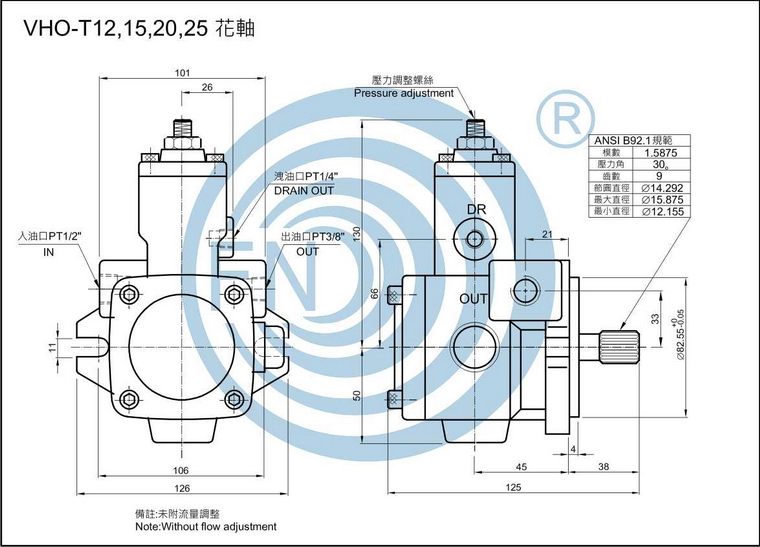

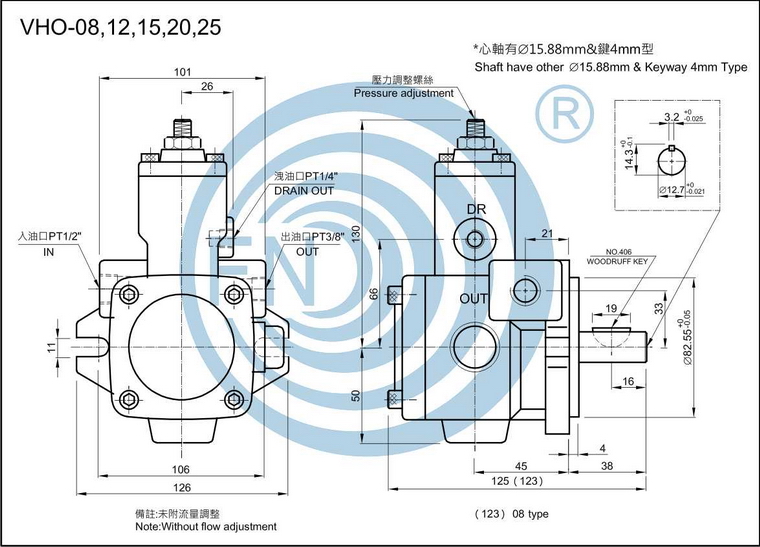

外觀尺寸圖 / DIMENSIONS(IN MILIMITERS)
|
